EEL Component Index(Ver1.1.0)

Rhinoceros+GrasshopperのプラグインであるEELのコンポーネントの解説ページです。

Model

コンポーネント	機能
EEL>Model>Beam Element Beam Elementコンポーネント	構造モデル及び解析モデルの梁要素をLineから作成するコンポーネント。 Line、ElementName、MaterialNameのインプットの入力は必須です。 Input Line 部材線分 [m] ※曲線(Curve)データは入力できません。 ElementName SectionListと対応させる断面名称 MaterialName MaterialListと対応させる材料名称 ElementType 梁要素タイプの選択 以下の４つを選ぶことが可能 　一般梁要素 , トラス要素 , 引張専用要素 , 圧縮専用要素 StructureType 構造タイプの選択 　柱 , 梁 , 鉛直ブレース , 小梁 , 水平ブレース , 間柱 ※SectionListのStructureTypeが優先されるため入力は不要です。 Rotation 断面の材軸回りの回転角度 [度] JointType 接合タイプを以下から選択 　固 - 固 , ピン - 固定 , 固定 - ピン , ピン - ピン, 直接入力 　※直接入力とした場合はJointStiffnessインプットに回転剛性を入力してください。 Co-Flag 要素座標軸の自動整列機能を有効にするか 詳細はこちら 　False: 有効にしない , True: 有効にする Ref-Type 要素座標軸の自動整列に使用する参照タイプを以下から選択 　ベクトル指定, 原点指定, カーブ指定, 曲面指定 　※対応するRef-〇インプットを必ず入力してください。 Ref-Vector 要素座標軸の自動整列機能で利用する参照ベクトル Ref-Typeがベクトル指定の時に入力してください。 Ref-Point 要素座標軸の自動整列機能で利用する参照点 Ref-Typeが原点指定の時に入力してください。 Ref-Curve 要素座標軸の自動整列機能で利用する参照曲線 Ref-Typeがカーブ指定の時に入力してください。 Ref-Brep 要素座標軸の自動整列機能で利用する参照曲面 Ref-Typeが参照曲面指定の時に入力してください。 Color モデルの表示色 Position 線分に対する部材断面の配置位置を以下から選択。 詳細 　CENTER: 中心 , TOP: 天端 , BOTTOM: 下端 　CENTER LEFT: 左中心 , TOP LEFT: 左天端 , BOTTOM LEFT: 左下端 　CENTER RIGHT: 右中心 , TOP RIGHT: 右天端 , BOTTOM RIGHT: 右下端 Group グループ番号 UserText ユーザーテキスト ( 任意のテキストを入力することができます。 ) ID mgtファイル出力時の要素番号指定 Offset Positionで指定した断面配置から入力したVectorの分だけオフセットします。 Vectorの各成分が要素座標系の各軸に対応しています。 リスト入力による複数入力も可能です。 Finishing RC断面のフカシ寸法を設定します。 Finishingコンポーネントを使用して入力します。 DivideType 要素の分割を選択。 　False : 長さ指定[m] 　True : パラメータ指定 DivideLength 要素分割位置パラメータ。 長さ指定の場合 (長さ指定の場合は長さ[m]) 　正値 : 始点からの長さ 　負値 : 終点からの長さ パラメータ指定の場合 (0以上1以下の値) 　正値 : 始点からの長さの割合 　負値 : 終点からの長さの割合 BucklingType 座屈長さの指定方法を選択 　False : パラメータ指定 　True : 長さ指定[m] BucklingLength Buckling Typeに応じた数値入力。リスト入力も可能。 長さ指定の場合は長さ[m]、パラメータ指定の場合は0以上1以下の値 　インデックス0 : 要素座標系y軸方向 　インデックス1 : 要素座標系z軸方向 JointStiffness 回転剛性値 [kNm/rad] JointTypeを直接入力とした場合に使用します。 JointStiffnessコンポーネントを接続してください。 Output Element 部材モデル情報 AssembleコンポーネントのElementインプットに接続してください。 Joint 鉄骨継手モデル情報 DivideType, DivideLengthにて分割した部分が設定されます。 AssembleコンポーネントのJointインプットに接続してください。 Steel Joint Assembleコンポーネントで鉄骨継手を表示したい場合に接続してください。
EEL>Model>Boundary Boundaryコンポーネント	解析モデルの境界条件を点データから作成するコンポーネント。 Pointに点を入力することでDX以下のインプットに自動でBoolean Toggleコンポーネントが自動で配置されます。 境界条件の変更は自動で配置されたBoolean Toggleコンポーネントで切り替えます。 またコンポーネントの下部のラジオボタンでは設定した境界条件を表示しています。 ラジオボタンでの入力切替はできません。 詳細 Input Point 境界条件を設定する点 [m] DX 全体座標系X軸方向の並進自由度の拘束条件 　False:拘束しない 　True:拘束する DY 全体座標系Y軸方向の並進自由度の拘束条件 DZ 全体座標系Z軸方向の並進自由度の拘束条件 RX 全体座標系X軸回りの回転自由度の拘束条件 RY 全体座標系Y軸回りの回転自由度の拘束条件 RZ 全体座標系Z軸回りの回転自由度の拘束条件 Output Boundary 境界条件情報 AssembleコンポーネントのBoundaryインプットに接続してください。
EEL>Model>Joint Element Joint Elementコンポーネント	構造モデルの鉄骨継手を線データから作成するコンポーネント。 表示はSteel Joint Assembleコンポーネントで行います。 Input Line 部材線分 [m] ※曲線(Curve)データは入力できません。 ElementName JointListと対応させる断面名称 MaterialName MaterialListと対応させる材料名称 ElementType 使用しないインプットです。入力は不要です。 StructureType 使用しないインプットです。入力は不要です。 Rotation 断面の材軸回りの回転角度 [度] Joint Type 使用しないインプットです。入力は不要です。 Co-Flag 要素座標軸の自動整列機能を有効にするか 詳細はこちら 　False: 有効にしない , True: 有効にする Ref-Type 要素座標軸の自動整列に使用する参照タイプを以下から選択 　ベクトル指定, 原点指定, カーブ指定, 曲面指定 　※対応するRef-〇インプットを必ず入力してください。 Ref-Vector 要素座標軸の自動整列機能で利用する参照ベクトル Ref-Typeがベクトル指定の時に入力してください。 Ref-Point 要素座標軸の自動整列機能で利用する参照点 Ref-Typeが原点指定の時に入力してください。 Ref-Curve 要素座標軸の自動整列機能で利用する参照曲線 Ref-Typeがカーブ指定の時に入力してください。 Ref-Surface 要素座標軸の自動整列機能で利用する参照曲面 Ref-Typeが参照曲面指定の時に入力してください。 Color モデルの表示色 Position ジョイント配置位置を以下から選択 　CENTER: 中心 , TOP: 天端 , BOTTOM: 下端 Group グループ番号 UserText ユーザーテキスト ( 任意のテキストを入力 ) Output Joint 鉄骨継手モデル情報 DivideType, DivideLengthにて分割した部分が設定されます。 AssembleコンポーネントのJointインプットに接続してください。 Steel Joint Assembleコンポーネントで鉄骨継手を表示したい場合に接続してください。
EEL>Model>JointStiffness JointStiffnessコンポーネント	解析モデルの梁要素の材端回転剛性を設定するコンポーネント。 直接指定の場合の単位は[kNm/rad]です。 　0.0 : ピン接合 　1.0 : 剛接合 　0.0 < p < 1.0 : 部材に対する回転剛性の割合 　p > 1.0 : 回転剛性の直接指定 Input KRyi[kNm/rad] 始点側の要素座標系y軸回りの回転剛性 KRyj[kNm/rad] 終点側の要素座標系y軸回りの回転剛性 KRzi[kNm/rad] 始点側の要素座標系z軸回りの回転剛性 KRzj[kNm/rad] 終点側の要素座標系z軸回りの回転剛性 Output JointStiffness 部材端部の回転剛性リスト BeamElementコンポーネントのJointStiffnessに接続し使用します。
EEL>Model>Mesh Element Mesh Elementコンポーネント	構造モデル及び解析モデルの板要素をMeshから作成するコンポーネント。 Input Mesh 板要素に変換するメッシュ [m]。 SurfaceやBrepは入力できません ThickNo ThickListと対応させる厚さ番号 MaterialName MaterialListと対応させる材料名称 ThickType 板要素タイプを以下から選択 　厚板 ( 面内回転自由度を含まない ), 　薄板 ( 面内回転自由度を含まない ), 　厚板 ( 面内回転自由度を含む ), 　薄板 ( 面内回転自由度を含む ) 　※SolverShell(WIP)コンポーネントで対応しているのは「薄板 ( 面内回転自由度を含まない )」のみです。 Rotation 使用しないインプットです。入力は不要です。 Color モデルの表示色 Group グループ番号 UserText ユーザーテキスト ( 任意のテキストを入力 ) Output Element 部材モデル情報 AssembleコンポーネントのElementインプットに接続してください。
EEL>Model>Spring Element Spring Elementコンポーネント	解析モデルのバネ要素を線データから作成するコンポーネント。 Input Line 部材線分 [m] ※曲線(Curve)データは入力できません。 SpringType バネ要素タイプを以下から選択 　一般要素 , 圧縮専用要素 , 引張専用要素 SDX 軸剛性[kN/m] SDY 要素座標系Y方向せん断剛性[kN/m] SDZ 要素座標系Z方向せん断剛性[kN/m] SRX ねじり剛性[kNm/rad] SRY 要素座標系Y軸周り回転剛性[kNm/rad] SRZ 要素座標系Z軸周り回転剛性[kNm/rad] Rotation 要素座標回転角度 [度] Group グループ番号 UserText ユーザーテキスト ( 任意のテキストを入力 ) Output Element 部材モデル情報 AssembleコンポーネントのElementインプットに接続してください。
EEL>Model>Finishing Finishingコンポーネント	構造モデルのRC部材のフカシ寸法を設定するコンポーネント。 FinishingアウトプットをBeamElementに接続することで部材に対する仕上げを表示できます。（RC柱、梁のみ） 詳細 Input Top[m] 天端の仕上げ寸法[m] Bottom[m] 下端の仕上げ寸法[m] Left[m] 左端の仕上げ寸法[m] Right[m] 右端の仕上げ寸法[m] Output Finishing 仕上げ情報 BeamElementコンポーネントのFinishingに接続し使用します。
EEL>Model>WallSlab Element WallSlab Elementコンポーネント	構造モデルのスラブあるいは壁をサーフェスデータから作成するコンポーネント。 [Solver]コンポーネントでの応力解析には使用されません。 Input Surface サーフェス [m] ElementName WallListと対応させる壁名称 MaterialName MaterialListと対応させる材料名称 ThickType 板要素タイプを以下から選択 　RC壁・スラブ 　木造壁・床 Color モデルの表示色 Position 断面配置位置を以下から選択 　CENTER: 中心 , LEFT: 左寄せ , RIGHT: 右寄せ Group グループ番号 UserText ユーザーテキスト ( 任意のテキストを入力 ) Output Element 部材モデル情報 AssembleコンポーネントのElementインプットに接続してください。
EEL>Model>Material Definition Material Definitionコンポーネント	材料情報を定義するコンポーネント。 各Inputの対応関係はコチラを参照ください。詳細 Input Name 材料名称 MaterialType 材料種別を以下から選択 　鉄骨, RC, その他 SteelCode MaterialTypeで鉄骨を選んだ場合の鉄骨の規格名を以下から選択 　SS400, SN400, STK400, STKN400, STKR400, SSC400, SN490, STKN490, BCR295, BCP325 RCCode MaterialTypeでRCを選んだ場合のコンクリート強度を以下から選択 　Fc18,Fc21,Fc24,Fc27,Fc30,Fc33,Fc36,Fc39,Fc42,Fc45,Fc48,Fc51,Fc54,Fc57,Fc60 E[N/mm2] ヤング係数 ※MaterialTypeでその他を選択した場合に使用します。 Poisson ポワソン比 ※MaterialTypeでその他を選択した場合に使用します。 Expansion 線膨張係数 ※MaterialTypeでその他を選択した場合に使用します。 WeightDensity[kN/m3] 比重 ※MaterialTypeでその他を選択した場合に使用します。 MassDensity[kN/m3/g] 質量密度 ※MaterialTypeでその他を選択した場合に使用します。 Fc[N/mm2] 基準圧縮強度 ※MaterialTypeでその他を選択した場合に使用します。 Ft[N/mm2] 基準引張強度 ※MaterialTypeでその他を選択した場合に使用します。 Fb[N/mm2] 基準曲げ強度 ※MaterialTypeでその他を選択した場合に使用します。 Fs[N/mm2] 基準せん断強度 ※MaterialTypeでその他を選択した場合に使用します。 Output Material 材料情報 AssembleコンポーネントのMaterialインプットに接続してください。
EEL>Model>Section Definition Section Definitionコンポーネント	断面情報を定義するコンポーネント。 Input(SectionType, P1[mm] ～ P10[mm])と断面の対応関係はコチラを参照ください。詳細 Input Name 断面名称 SectionType 形状タイプ P1[mm] ～ P10[mm] 断面形状パラメータ (P1 ～ P10) Rotation 断面の材軸回りの回転角度 [度] StructureType 構造タイプを以下から選択 　0: 柱 , 1: 梁 , 2: 鉛直ブレース , 3: 小梁 , 4: 水平ブレース , 5: 間柱 Material 材料名称 Profile 任意の文字列を入力してください。 Output Section 断面情報 AssembleコンポーネントのSectionインプットに入力してください。

Load

コンポーネント	機能
EEL>Load>Floor Load Floor Loadコンポーネント	解析モデルの床荷重をサーフェス(Brep)から作成するコンポーネント。 BeamCountが0の時、Solverで解析可能です。 Input Brep 荷重を作用させるサーフェス(Brep) [m] FloorLoadType 荷重伝達方向 FloorLoadDirection 荷重作用方向を以下から選択 　LocalX : 要素座標系X方向 　LocalY : 要素座標系Y方向 　LocalZ : 要素座標系Z方向 　GlobalX : 全体座標系X方向 　GlobalY : 全体座標系Y方向 　GlobalZ : 全体座標系Z方向 BeamCount 小梁本数 初期値は0本です。 0の時はSolverコンポーネントでの解析に反映されます。 BeamDirection 小梁方向を以下から選択 　短辺方向, 長辺方向 BeamLoad 小梁の自重 [kN/m] 初期値は0kN/mです。 LoadName FloorLoadListと対応させる床荷重名称 Output Load 荷重情報 AssembleコンポーネントのLoadインプットに接続してください。
EEL>Load>Gravity Load Gravity Loadコンポーネント	自重荷重を作成するコンポーネント。 Input Vector 荷重の全体座標系における向きと大きさを示すベクトル LoadCase 荷重ケース名を以下から選択、もしくは任意の荷重ケース名を入力 　DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE) Output GravityLoad 荷重情報 AssembleコンポーネントのLoadインプットに接続してください。
EEL>Load>Point Load Point Loadコンポーネント	解析モデルの節点荷重情報を点(Point)から作成するコンポーネント。 Input Point 荷重を作用させる点 [m] X 全体座標系X軸方向の荷重値 [kN] Y 全体座標系Y軸方向の荷重値 [kN] Z 全体座標系Z軸方向の荷重値 [kN] MX 全体座標系X軸回りのモーメント荷重値 [kNm] MY 全体座標系Y軸回りのモーメント荷重値 [kNm] MZ 全体座標系Z軸回りのモーメント荷重値 [kNm] LoadCase 荷重ケース名を以下から選択、もしくは任意の荷重ケース名を入力 　DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE) Output Load 荷重情報 AssembleコンポーネントのLoadインプットに接続してください。
EEL>Load>Pressure Load Pressure Loadコンポーネント	解析モデルの圧力荷重情報をメッシュ(Mesh)から作成するコンポーネント。 Input Mesh 荷重を作用させるメッシュ(Mesh) [m] ※曲面(Surface, Brep)は入力できません。 Value 圧力荷重値 [kN/㎡] Direction 荷重作用方向を以下から選択 　LocalX : 要素座標系X方向 　LocalY : 要素座標系Y方向 　LocalZ : 要素座標系Z方向 　GlobalX : 全体座標系X方向 　GlobalY : 全体座標系Y方向 　GlobalZ : 全体座標系Z方向 LoadCase 荷重ケース名を以下から選択、もしくは任意の荷重ケース名を入力 　DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE) Output Load 荷重情報 AssembleコンポーネントのLoadインプットに接続してください。
EEL>Load>Uniform Load Uniform Loadコンポーネント	解析モデルの等分布荷重情報を線分(Line)から作成するコンポーネント 。 Input Line 荷重を作用させる線分 [m] ※曲線(Curve)は入力できません。 Value 等分布荷重値 [kN/m] Direction 荷重作用方向を以下から選択 　LocalX  : 要素座標系X方向 　LocalY  : 要素座標系Y方向 　LocalZ  : 要素座標系Z方向 　GlobalX : 全体座標系X方向 　GlobalY : 全体座標系Y方向 　GlobalZ : 全体座標系Z方向 LoadCase 荷重ケース名を以下から選択、もしくは任意の荷重ケース名を入力 　DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE) Output Load 荷重情報 AssembleコンポーネントのLoadインプットに接続してください。

Steel

コンポーネント	機能
EEL>Steel>Steel Joint Assemble Steel Joint Assembleコンポーネント	BeamElementコンポーネント及びJointElementコンポーネントで設定した鉄骨接手を表示するコンポーネント。 Input Model モデル情報 AssembleコンポーネントのModelアウトプットを接続してください。 Output JointMesh 鉄骨継手のメッシュ [m]
EEL>Steel>Steel Joint Display Steel Joint Displayコンポーネント	H形鋼の継手を表示するコンポーネント。 部材断面と継手のモデルを生成します。 サンプル画像と寸法対応表はコチラ 詳細 Input Line 線データ H 梁せい [m] B 梁幅 [m] tw ウェブ板厚 [m] tf フランジ板厚 [m] Rotation 要素座標回転角度 [°] Offset 材端の材軸方向のオフセット量 [m] リスト入力が必要。 　リスト入力：一行目　始点側オフセット距離 　　　　　　　二行目　終点側オフセット距離 Type 断面タイプ 現状は「I : H 形 ( 縦 )」のみ有効 ※ H：H型(横)も未対応 WebThick ウェブ　添板厚さ [m] ※ボルト長さは板厚に比例 WebBoltD ウェブ　ボルト径 [m] WebBoltN ウェブ　ボルトの部材長方向の列数 WebBoltM ウェブ　ボルトの梁せい方向の列数 WebBoltGauge ウェブ　ボルトのゲージ [m](梁せい方向) WebBoltPitch ウェブ　ボルトのピッチ [m](材軸方向) WebBoltEdge ウェブ　ボルトはしあき距離 [m] FlangeOuterThick フランジ　外添板厚さ [m] ※ボルト長さは板厚に比例 FlangeInneerThick フランジ　内添板厚さ [m] ※ボルト長さは板厚に比例 FlangeBoltD フランジ　ボルト径 [m] FlangeBoltN フランジ　ボルトの部材長方向の列数 FlangeBoltM フランジ　ボルトの梁幅方向の列数 ※2以上の偶数を入力 FlangeBoltGauge フランジ　ボルトのゲージ [m](梁せい方向) FlangeBoltPitch フランジ　ボルトのピッチ [m](材軸方向) FlangeBoltEdge フランジ　ボルトはしあき距離 [m] FlangeBoltEdge2 フランジ　ボルトはしあき距離2 [m] FlangeStaggeredBolt フランジのボルト配置を千鳥配置とするか? 　False：千鳥配置としない 　True：千鳥配置とする JointIJ 使用しないインプットです。下記のようにリスト入力してください。 　リスト入力：一行目　False 　　　　　　　二行目　False JointPosition 継手の生成位置 [m] リスト入力が必要です。Offsetインプットで設定した位置からの距離を指定します。 　リスト入力：一行目　始点側の継手位置 　　　　　　　二行目　終点側の継手位置 Position 線分に対する部材断面の配置位置 　CENTER: 中心 , TOP: 天端 , BOTTOM: 下端 Color モデルの表示色 Output SectionBrep 部材断面 [m] JointBrep 継手モデル [m] Notation 寸法表示用線分 [m]

RC

コンポーネント	機能
EEL>RC>RC Beam Section RC Beam Sectionコンポーネント	RC梁の配筋を表示するコンポーネント。 Input Line 部材線分(Line) [m] B 梁幅 [m] D 梁せい [m] c かぶり厚さ [m] Rotation 断面の材軸回りの回転角度 [度] OffsetX 使用しないインプットです。入力は不要です。 OffsetY 使用しないインプットです。入力は不要です。 UpperSteel1 上端1段目の主筋本数 LowerSteel1 下端1段目の主筋本数 UpperSteel2 上端2段目の主筋本数 LowerSteel2 下端2段目の主筋本数 dt2Upper 使用しないインプットです。入力は不要です。 dt2Lower 使用しないインプットです。入力は不要です。 MainD 主筋径 [m] BandPitch あばら筋ピッチ [m] BandStart 梁端部からのあばら筋の開始位置 [m] BandD あばら筋径[m] Output SectionBrep 部材断面 [m] SteelBarBrep 鉄筋モデル [m]
EEL>RC>RC Column Section RC Column Sectionコンポーネント	RC柱の配筋を表示するコンポーネント。 Input Line 部材線分 [m] ※全体座標系Z軸方向の線分としてください。 Xsize 柱幅(全体座標系X方向) [m] Ysize 柱せい(全体座標系Y方向) [m] c かぶり厚さ [m] Rotation 断面の材軸回りの回転角度 [度] OffsetX 全体座標系X軸方向の中心位置のオフセット [m] OffsetY 全体座標系Y軸方向の中心位置のオフセット [m] XSteel 全体座標系X軸方向主筋本数 YSteel 全体座標系Y軸方向主筋本数 MainD 主筋径 [m] BandPitch 帯筋ピッチ [m] BandStart 始点からの帯筋の開始位置 [m] BandD 帯筋径 [m] Output SectionBrep 部材断面 [m] SteelBarBrep 鉄筋モデル [m]
EEL>RC>RC SlabWall Section RC SlabWall Sectionコンポーネント	RCスラブの配筋を表示するコンポーネント。 Input Surface スラブの範囲を示すサーフェス(Surface) [m] Type 配筋タイプを以下から選択 　0 : シングル 　1 : ダブル t スラブ厚あるいは壁厚 [m] c かぶり厚さ [m] Rotation 使用しないインプットです。入力は不要です。 MainD 主筋径 [m] MainSteelPitch 主筋ピッチ [m] SubD 配力筋径 [m] SubSteelPitch 配力筋ピッチ [m] Direction 主筋方向を以下から選択 　0 : サーフェスのu方向 　1 : サーフェスのv方向 Output SectionBrep 部材断面 [m] SteelBarBrep 鉄筋モデル [m]
EEL>RC>RC Steel Bar Assemble RC Steel Bar Assembleコンポーネント	RC配筋の表示と体積や重量を出力するコンポーネント。 Input Model モデル情報 AssembleコンポーネントのModelアウトプットを接続してください。 RenderLock True時に変形などのレンダリング処理を停止します。計算負荷が減り、処理速度が向上します。 Output SteelBarBrep 鉄筋モデル [m] MainSteelBarEstimate 主筋の径ごとの体積と重量 SubSteelBarEstimate 配力筋の径ごとの体積と重量

Analysis

コンポーネント	機能

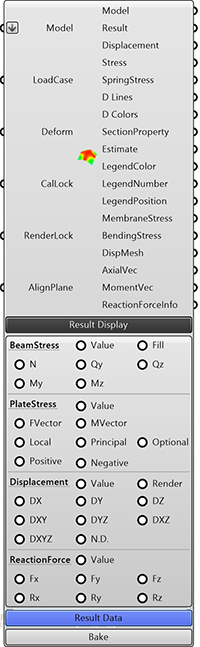

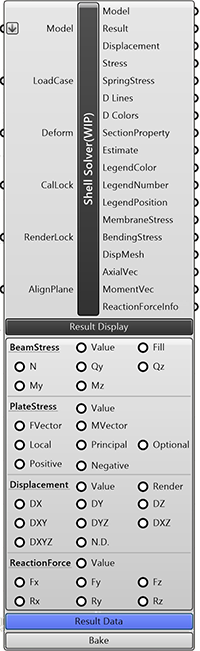

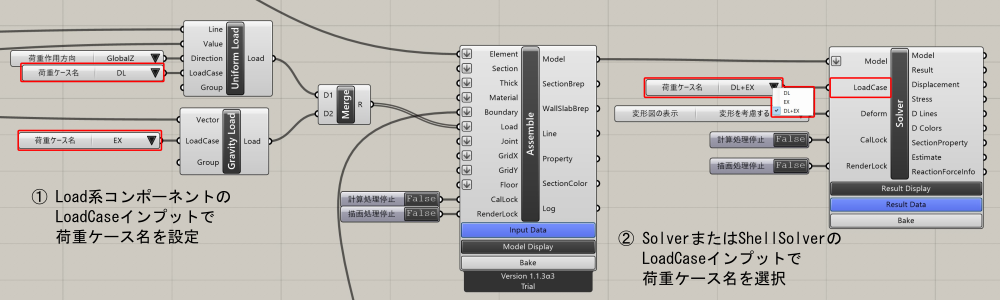

EEL>Analysis>Shell Solver(WIP) Shell Solverコンポーネント	梁要素・板要素の弾性応力解析を行うコンポーネント ※開発中のコンポーネントです。 コンポーネントの下部にはボタンがあり、[Result Display]では解析結果の描画表示の切替、[Result Data]からは結果の一覧表が確認できます。 アウトプットは、部材番号ごとに階層がわかれ出力されます。 詳細はコチラ 詳細 板要素の解析　 詳細 New トラス要素の解析に対応しました。 詳細 New バネ要素の解析に対応しました。 詳細 Input Model モデル情報 AssembleコンポーネントのModelアウトプットを接続してください。 Loadcase 解析を行う荷重ケース名称を以下から選択、もしくは荷重ケース名を入力 　DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE) 荷重ケースの組み合わせも可能です 例 : DL+EX*1.5 詳細 DisplayParameter 変形や応力の表示倍率 CalLock True時に計算処理を停止します。結果は保持されるため描画の切り替えは有効です。 RenderLock True時に変形などのレンダリング処理を停止します。計算負荷が減り、処理速度が向上します。 AlignPlane 応力ベクトルの表示方向を指定する平面(改行)入力した平面のX軸方向にベクトルが表示されます。 Output Model モデル情報 Section Calculation, Model View, Solver ViewコンポーネントのModelインプットに接続してください。 Result 解析結果情報 Section CalculationコンポーネントのResultインプットに接続してください。 Displacement 各節点の変形量 [mm] ResultDataの変形に表示される数値データ 　パス番号：節点のインデックス 　０　　　：DX 　１　　　：DY 　２　　　：DZ 　３　　　：RX 　４　　　：RY 　５　　　：RZ Stress 各部材の断面力 ResultDataの応力に表示される数値データ 　パス番号：要素のインデックス 　０　　　：始点側軸力Ni [kN] 　１　　　：始点側要素座標系y軸方向せん断力Qyi [kN] 　２　　　：始点側要素座標系z軸方向せん断力Qzi [kN] 　３　　　：始点側ねじりモーメントMxi [kNm] 　４　　　：始点側要素座標系y軸回りモーメントMyi [kNm] 　５　　　：始点側要素座標系z軸回りモーメントMzi [kNm] 　６　　　：終点側軸力Ni [kN] 　７　　　：終点側要素座標系y軸方向せん断力Qyi [kN] 　８　　　：終点側要素座標系z軸方向せん断力Qzi [kN] 　９　　　：終点側ねじりモーメントMxi [kNm] 　１０　　：終点側要素座標系y軸回りモーメントMyi [kNm] 　１１　　：終点側要素座標系z軸回りモーメントMzi [kNm] 　１２　　：部材中間の軸力Nc [kN] 　１３　　：部材中間の要素座標系y軸方向せん断力Qyc [kN 　１４　　：部材中間の要素座標系z軸方向せん断力Qzc [kN] 　１５　　：部材中間のねじりモーメントMxc [kNm] 　１６　　：部材中間の要素座標系y軸回りモーメントMyc [kNm] 　１７　　：部材中間の要素座標系z軸回りモーメントMzc [kNm] SpringStress 各部材の断面力 ResultDataの応力に表示される数値データ 　パス番号：要素のインデックス 　０　　　：始点側軸力Ni [kN] 　１　　　：始点側要素座標系y軸方向せん断力Qyi [kN] 　２　　　：始点側要素座標系z軸方向せん断力Qzi [kN] 　３　　　：始点側ねじりモーメントMxi [kNm] 　４　　　：始点側要素座標系y軸回りモーメントMyi [kNm] 　５　　　：始点側要素座標系z軸回りモーメントMzi [kNm] 　６　　　：終点側軸力Ni [kN] 　７　　　：終点側要素座標系y軸方向せん断力Qyi [kN] 　８　　　：終点側要素座標系z軸方向せん断力Qzi [kN] 　９　　　：終点側ねじりモーメントMxi [kNm] 　１０　　：終点側要素座標系y軸回りモーメントMyi [kNm] 　１１　　：終点側要素座標系z軸回りモーメントMzi [kNm] 　１２　　：部材中間の軸力Nc [kN] 　１３　　：部材中間の要素座標系y軸方向せん断力Qyc [kN 　１４　　：部材中間の要素座標系z軸方向せん断力Qzc [kN] 　１５　　：部材中間のねじりモーメントMxc [kNm] 　１６　　：部材中間の要素座標系y軸回りモーメントMyc [kNm] 　１７　　：部材中間の要素座標系z軸回りモーメントMzc [kNm] D lines 変形後のモデル線分 [mm] 変形倍率が反映された形状で出力されます。 D Colors 変形後のモデル線分に対応する色情報 SectionProperty 符号名と断面性能をまとめた文字列 　符号名, A, Asx, Asy, Ix, Iy, K, Zx, Zy, ix, iy 　A：断面積 [mm2] 　Asx:要素座標系y軸方向のせん断力検討用断面積 [mm2] 　Asy:要素座標系z軸方向のせん断力検討用断面積 [mm2] 　Ix:要素座標系y軸回りの断面2次モーメント [mm4] 　Iy:要素座標系z軸回りの断面2次モーメント [mm4] 　K:サンブナンのねじり定数 　Zx:要素座標系y軸回りの断面係数 [mm3] 　Zy:要素座標系z軸回りの断面係数 [mm3] 　ix:要素座標系y軸回りの断面2次半径 [mm] 　iy:要素座標系z軸回りの断面2次半径 [mm] Estimate 材料別に長さや体積等を集計した文字列 ※梁要素のみ算定されます。 　符号名, 長さ [m], 体積 [m3], 重量 [ton] LengendColor 凡例の色情報 LegendコンポーネントのCインプットに接続してください。 LegendNumber 凡例の値 LegendコンポーネントのTインプットに接続してください。 LegendPosition 凡例の位置 LegendコンポーネントのRインプットに接続してください。 MembraneStress 単位幅当たりの面内応力情報 　0：要素座標系x軸回りの軸力Fxx [kN/m]　 　1：要素座標系y軸回りの軸力Fyy [kN/m] 　2：要素座標系のy-z平面及びx-z平面に対する単位幅当たりの面内せん断力Fxy [kN/m] 　3：主軸に対する最大軸力 Fmax [kN/m] 　4：主軸に対する最小軸力 Fmin [kN/m] 　5：主応力方向と要素座標軸との角度 [°] BendingStress 単位幅当たりの面外応力情報 　0：要素座標系x軸回りの曲げモーメントMxx [kNm/m] 　1：要素座標系y軸回りの曲げモーメントMyy [kNm/m] 　2：要素座標系のy-z平面及びx-z平面に対する単位幅当たりのねじりモーメントMxy [kNm/m] 　3：主軸に対する最大曲げモーメント Mmax [kNm/m] 　4：主軸に対する最小曲げモーメント Mmin [kNm/m] 　5：主応力方向と要素座標軸との角度 [°] DispMesh 変形後の板要素のメッシュ AxialVec 面内応力ベクトル(FVector)の線データ MomentVec 面外応力ベクトル(MVector)の線データ ReactionForceInfo 反力情報を出力します。 支持点の座標と各反力を出力します。
EEL>Analysis>Solver Solverコンポーネント	梁要素の弾性応力解析を行うコンポーネント。 コンポーネントの下部にはボタンがあり、[Result Display]では解析結果の描画表示の切替、[Result Data]からは結果の一覧表が確認できます。 アウトプットは、部材番号ごとに階層がわかれ、階層内は対応するResultDataと同じ順番で出力されます。 詳細はコチラ 詳細 Input Model モデル情報 AssembleコンポーネントのModelアウトプットを接続してください。 Loadcase 解析を行う荷重ケース名称を以下から選択、もしくは荷重ケース名を入力 　DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE) 荷重ケースの組み合わせも可能です 例 : DL+EX*1.5 詳細 DisplayParameter 変形や応力の表示倍率 CalLock True時に計算処理を停止します。結果は保持されるため描画の切り替えは有効です。 RenderLock True時に変形などのレンダリング処理を停止します。計算負荷が減り、処理速度が向上します。 Output Model モデル情報 Section Calculation, Model View, Solver ViewコンポーネントのModelインプットに接続してください。 Result 解析結果情報 Section CalculationコンポーネントのResultインプットに接続してください。 Displacement 各節点の変形量 [mm] ResultDataの変形に表示される数値データ 　パス番号：節点のインデックス 　０　　　：DX 　１　　　：DY 　２　　　：DZ 　３　　　：RX 　４　　　：RY 　５　　　：RZ Stress 各部材の断面力 ResultDataの応力に表示される数値データ 　パス番号：要素のインデックス 　０　　　：始点側軸力Ni [kN] 　１　　　：始点側要素座標系y軸方向せん断力Qyi [kN] 　２　　　：始点側要素座標系z軸方向せん断力Qzi [kN] 　３　　　：始点側ねじりモーメントMxi [kNm] 　４　　　：始点側要素座標系y軸回りモーメントMyi [kNm] 　５　　　：始点側要素座標系z軸回りモーメントMzi [kNm] 　６　　　：終点側軸力Ni [kN] 　７　　　：終点側要素座標系y軸方向せん断力Qyi [kN] 　８　　　：終点側要素座標系z軸方向せん断力Qzi [kN] 　９　　　：終点側ねじりモーメントMxi [kNm] 　１０　　：終点側要素座標系y軸回りモーメントMyi [kNm] 　１１　　：終点側要素座標系z軸回りモーメントMzi [kNm] 　１２　　：部材中間の軸力Nc [kN] 　１３　　：部材中間の要素座標系y軸方向せん断力Qyc [kN 　１４　　：部材中間の要素座標系z軸方向せん断力Qzc [kN] 　１５　　：部材中間のねじりモーメントMxc [kNm] 　１６　　：部材中間の要素座標系y軸回りモーメントMyc [kNm] 　１７　　：部材中間の要素座標系z軸回りモーメントMzc [kNm] D lines 変形後のモデル線分 [mm] 変形倍率が反映された形状で出力されます。 D Colors 変形後のモデル線分に対応する色情報 SectionProperty 符号名と断面性能をまとめた文字列 　符号名, A, Asx, Asy, Ix, Iy, K, Zx, Zy, ix, iy 　A：断面積 [mm2] 　Asx:要素座標系y軸方向のせん断力検討用断面積 [mm2] 　Asy:要素座標系z軸方向のせん断力検討用断面積 [mm2] 　Ix:要素座標系y軸回りの断面2次モーメント [mm4] 　Iy:要素座標系z軸回りの断面2次モーメント [mm4] 　K:サンブナンのねじり定数 　Zx:要素座標系y軸回りの断面係数 [mm3] 　Zy:要素座標系z軸回りの断面係数 [mm3] 　ix:要素座標系y軸回りの断面2次半径 [mm] 　iy:要素座標系z軸回りの断面2次半径 [mm] Estimate 材料別に長さや体積等を集計した文字列 　符号名, 長さ [m], 体積 [m3], 重量 [ton] ReactionForceInfo 反力情報 　0:支持点(Point) [m] 　1:FX [kN] 　2:FY [kN] 　3:FZ [kN] 　4:RX [kNm] 　5:RY [kNm] 　6:RZ [kNm]

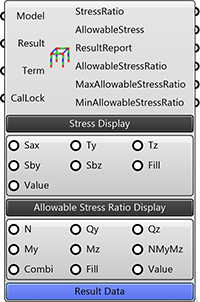

EEL>Analysis>Section Calculation Section Calculationコンポーネント	断面算定を行うコンポーネント。 Solverコンポーネントで解析された結果に対して、RC、S、Wの断面算定を行います。 コンポーネントの下部にはボタンがあり、[Stress Display]では応力度、[Allowable Stress Ration Display]では断面算定の結果描画表示の切替。 [Result Data]からは結果の一覧表が確認できます。 アウトプットは、部材番号ごとに階層がわかれ、階層内は対応するResultDataと同じ順番で出力されます。 詳細はコチラ 詳細 Input Model モデル情報 SolverコンポーネントのModelアウトプットを接続してください。 Result 解析結果情報 SolverコンポーネントのResultアウトプットを接続してください。 Term 検定を行う荷重継続期間を以下から選択 　長期, 中長期, 中短期, 短期 CalLock True時に計算処理を停止します。結果は保持されるため描画の切り替えは有効です。 Output StressRatio 各部材の応力度 　パス番号：部材インデックス 　０　　　：軸応力度Sax [N/mm2] 　１　　　：始点側の要素座標系y軸方向のせん断応力度Tyi [N/mm2] 　２　　　：始点側の要素座標系z軸方向のせん断応力度Tzi [N/mm2] 　３　　　：始点側の要素座標系y軸回りの曲げ応力度Sbyi [N/mm2] 　４　　　：始点側の要素座標系z軸回りの曲げ応力度Sbzi [N/mm2] 　５　　　：終点側の要素座標系y軸方向のせん断応力度Tyj [N/mm2] 　６　　　：終点側の要素座標系z軸方向のせん断応力度Tzj [N/mm2] 　７　　　：終点側の要素座標系y軸回りの曲げ応力度Sbyj [N/mm2] 　８　　　：終点側の要素座標系z軸回りの曲げ応力度Sbzj [N/mm2] AllowableStressRatio 検定比 　0 ：軸力NA 　1 ：始点側の要素座標系y軸方向のせん断力QyAi 　2 ：終点側の要素座標系z軸方向のせん断力QzAi 　3 ：始点側の要素座標系y軸回りの曲げモーメントMyAi 　4 ：始点側の要素座標系z軸回りの曲げモーメントMzAi 　5 ：終点側の要素座標系y軸方向のせん断力QyAj 　6 ：終点側の要素座標系z軸方向のせん断力QzAj 　7 ：終点側の要素座標系y軸回りの曲げモーメントMyAj 　8 ：終点側の要素座標系z軸回りの曲げモーメントMzAj 　9 ：始点側の軸力+2軸曲げNA+MyAi+MzAi 　10：終点側の軸力+2軸曲げNA+MyAj+MzAj 　11：始点側の組合せ応力度N+Mi+Qi\n12:終点側の組合せ応力度N+Mj+Qj MaxAllowableStressRatio 最大検定比 　0 ：軸力NA 　1 ：要素座標系y軸方向のせん断力QyA 　2 ：要素座標系z軸方向のせん断力QzA 　3 ：要素座標系y軸回りの曲げモーメントMyA 　4 ：要素座標系z軸回りの曲げモーメントMzA 　5 ：軸力+2軸曲げNA+MyA+MzA 　6 ：組合せ応力度N+M+Q MinAllowableStressRatio 最大検定比 　0 ：軸力NA 　1 ：要素座標系y軸方向のせん断力QyA 　2 ：要素座標系z軸方向のせん断力QzA 　3 ：要素座標系y軸回りの曲げモーメントMyA 　4 ：要素座標系z軸回りの曲げモーメントMzA 　5 ：軸力+2軸曲げNA+MyA+MzA 　6 ：組合せ応力度N+M+Q
EEL>Analysis>EigenSolver Eigen Solverコンポーネント	New 固有値解析を行うコンポーネント ※開発中のコンポーネントです。 コンポーネントの下部にはボタンがあり、[Result Display]では解析結果の描画表示の切替、[Result Data]からは結果の一覧表が確認できます。 詳細はコチラ 詳細 Input Model モデル情報 AssembleコンポーネントのModelアウトプットを接続してください。 LoadCase 荷重を質量に変換する荷重ケース 並進方向荷重のみ対応 NumModes 固有値解析の最大次数 DisplayModeNo 固有モードを表示する次数 CalLock True時に計算処理を停止します。結果は保持されるため描画の切り替えは有効です。 Output AngularFrequencies 固有円振動数 [rad/s] インデックス=次数-1 Frequencies 固有振動数 [Hz] インデックス=次数-1 Periods 固有周期 [s] インデックス=次数-1 EigenVectors 固有ベクトル 　パス番号 : {次数 ; 節点インデックス} 　0 : DX成分 　1 : DY成分 　2 : DZ成分 　3 : RX成分 　4 : RY成分 　5 : RZ成分

Utility

コンポーネント	機能
EEL>Utility>Select Lines Select Linesコンポーネント	指定した座標値、座標範囲あるいは平面上にある線分を抽出するコンポーネント。 Input Line 線分 [m] SelectType 抽出したい座標値あるいは平面を以下から選択 ※Lineインプットを接続するとValue Listが自動生成されます。 　X : X座標値 [m] 　Y : Y座標値 [m] 　Z : Z座標値 [m] 　Surface : 平面 [m] Value 座標値 [m] もしくは 座標範囲 [m] SelectTypeインプットでX, Y, Zを指定した場合に使用します。 座標範囲で指定する場合はDomainで入力します。 Surface 参照平面 [m] SelectTypeインプットでSurfaceを指定した場合に使用します。 Output SelectLine 抽出された線分 [m] NotSelectLine 抽出されなかった線分 [m]
EEL>Utility>Select Points Select Pointsコンポーネント	指定した座標値、座標範囲あるいは平面上にある点を抽出するコンポーネント。 Input Point 点 [m] SelectType 抽出したい座標値あるいは平面を以下から選択 ※Pointインプットを接続するとValue Listが自動生成されます。 　X : X座標値 [m] 　Y : Y座標値 [m] 　Z : Z座標値 [m] 　Surface : 平面 [m] Value 座標値 [m] もしくは 座標範囲 [m] SelectTypeインプットでX, Y, Zを指定した場合に使用します。 座標範囲で指定する場合はDomainで入力します。 Surface 参照平面 [m] SelectTypeインプットでSurfaceを指定した場合に使用します。 Output SelectPoint 抽出された点 [m] NotSelectPoint 抽出されなかった点 [m]
EEL>Utility>Delete Duplicate Lines Delete Duplicate Linesコンポーネント	重複している線分を削除するコンポーネント。 Input Line 線分 [m] Threshold しきい値[m] 節点間距離がしきい値未満の時に重複していると判定されます。 Output Line 重複を削除した線分 [m]
EEL>Utility>DeleteDuplicatePoints Delete Duplicate Pointsコンポーネント	重複している点を削除するコンポーネント。 Input Point 点 [m] Threshold しきい値[m] 始点と終点の節点間距離がしきい値未満の時に重複していると判定されます。 Output Point 重複を削除した点 [m]
EEL>Utility>IntersectCurves Intersect Curvesコンポーネント	New Curve Settingコンポーネントで設定した情報を元に線分の交差計算を行うコンポーネント。 インプットおよびアウトプットの数は変更することができます。 コンポーネントを右クリックして表示されるメニューのExport As Lineをクリックすると線分出力と曲線出力を切り替えることができます。 詳細はコチラ 詳細 Input CS CurveSettingコンポーネントを接続してください。 Output CS Deconstruct Curve Settingコンポーネントに接続してください。
EEL>Utility>CurveSetting Curve Settingコンポーネント	New Intersect Curvesコンポーネントで交差計算を行う線分の設定を行うコンポーネント。 Input Crvs 設定を行う線分あるいは曲線 [m] JointType 接合タイプ を以下から選択 　固 - 固 , ピン - 固定 , 固定 - ピン , ピン - ピン, 直接入力 　※直接入力とした場合はJointStiffnessインプットに回転剛性を入力してください。 JointTypeRule 接合タイプの割り当て方法を以下から選択 　分割後の全ての線分 : 分割処理後の線分ごとにJointTypeインプットで指定した材端条件が設定されます。 　元の線分の材端のみ : 分割前の線分の始点と終点にのみJointTypeインプットで指定した材端条件が設定されます。 JointStiffness 回転剛性値 [kNm/rad] JointTypeを直接入力とした場合に使用します。 JointStiffnessコンポーネントを接続してください。 Output CS Intersect Curvesコンポーネントに接続してください。
EEL>Utility>DeconstructCurveSetting Deconstruct CurveSettingコンポーネント	New Intersect Curvesコンポーネントでの交差計算処理結果を取得するコンポーネント。 出力されるデータは線分ごとに階層に分かれています。 Input CS Intersect Curvesコンポーネントを接続してください。 Output Crv 交差計算後の線分 [m] JointType 接合タイプ Beam ElementコンポーネントのJointTypeインプットに接続してください。 　0:固-固 　1:ピン-固定 　2:固定-ピン 　3:ピン-ピン 　4:直接入力 JointStiffness 回転剛性の設定値 　0.0           : ピン接合 　0.0 < p < 1.0 : 部材に対する回転剛性の割合 　1.0           : 剛接合 　 p > 1.0       : 回転剛性の直接指定[kNm/rad]
EEL>Utility>Section Display Section Displayコンポーネント	鉄骨断面を表示するコンポーネント。 Input Line 断面を表示する線分 [m] H せい [m] B 幅 [m] tw ウェブ板厚 [m] tf フランジ板厚 [m] N 多角形断面の時の頂点数 SectionTypeインプットがPolygonの時に使用します。 Rotation 断面の材軸回りの回転角度 [度] Offset 始点と終点からの材軸方向のオフセット距離[m] オフセットした位置から断面が生成されます。 SectionType 断面タイプ 　〇：パイプ 　□：ボックス 　H：H形 　L：L型 　T：T型 　C：C型 　Polygon：多角形 Position 線分に対する部材断面の配置位置を以下から選択。 　CENTER: 中心 , TOP: 天端 ,　BOTTOM: 下端 Color モデルの表示色 Output SectionBrep 部材断面 [m]

Assemble

コンポーネント

機能

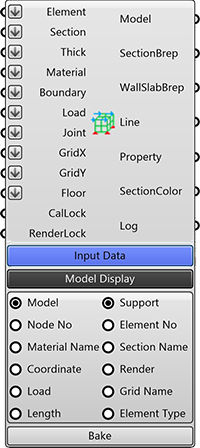

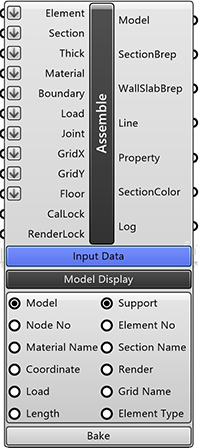

EEL>Assemble>Assemble Assembleコンポーネント

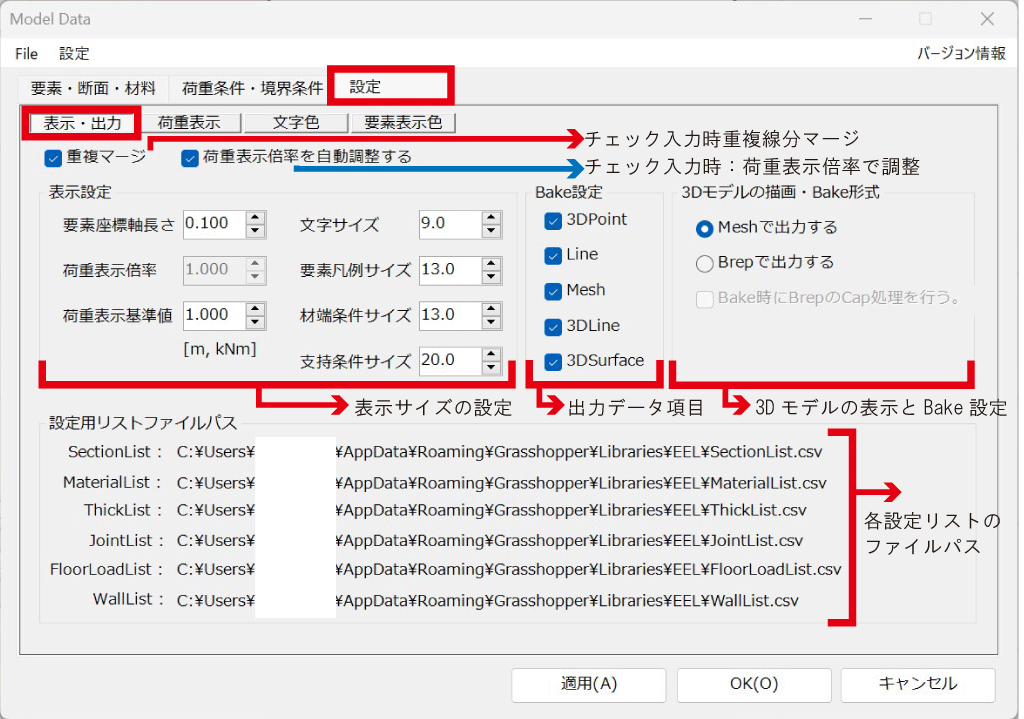

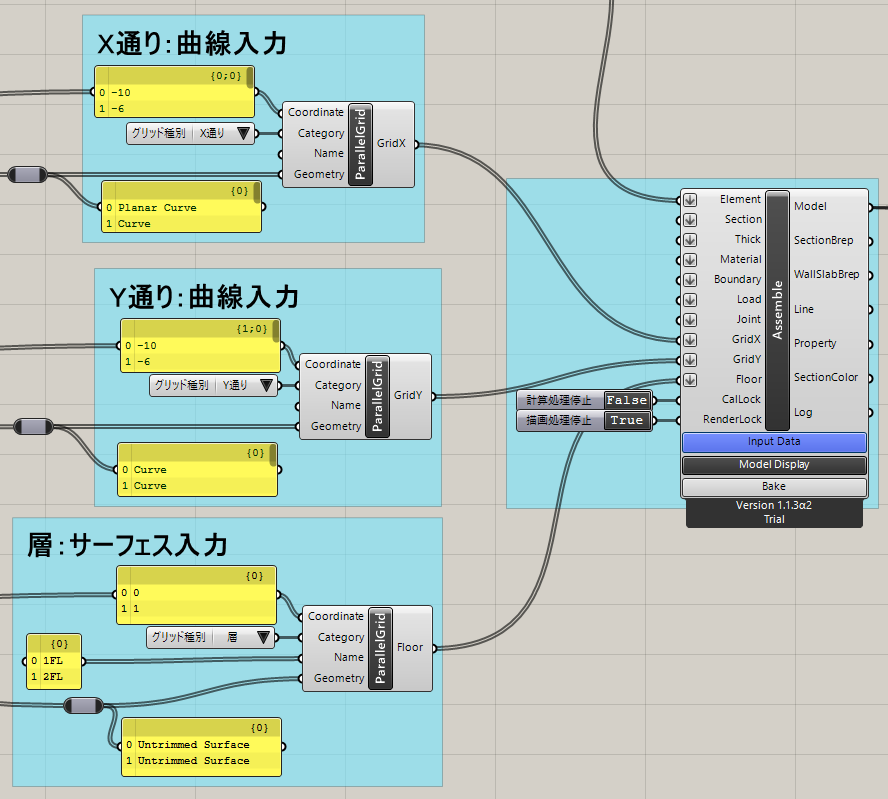

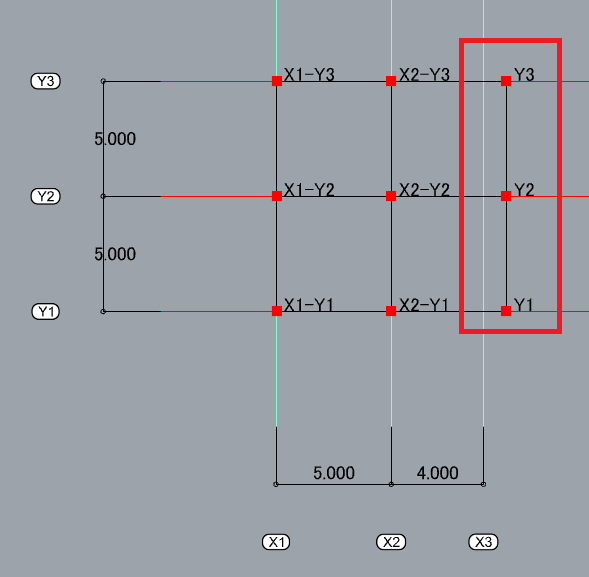

モデルデータを統合するコンポーネント Input Dataボタンをクリックするとモデル情報を確認できるフォームが表示されます。 Model Displayボタンをクリックして表示されるラジオボタンで符号などのモデル情報を表示できます。 Bakeボタンをクリックすると属性付きのモデルがRhinocerosにBakeされます。 アウトプットは、部材番号ごとに階層が分かれています。 詳細はコチラ 詳細 Input Element 要素情報 ～ElementコンポーネントのElementアウトプットの接続してください。 Section 断面情報 SectionListと同じフォーマットの文字列を入力してください。 SectionList.csvで定義した断面を使用する場合は不要です。 SectionDefinitionコンポーネントのSectionアウトプットを接続できます。 Thick 板厚情報 ThickListと同じフォーマットの文字列を入力してください。 Material 材料情報 MaterialListと同じフォーマットの文字列を入力してください。 MaterialList.csvで定義した断面を使用する場合は不要です。 MaterialDefinitionコンポーネントのMaterialアウトプットを接続できます。 Boundary 境界条件情報 BoundaryコンポーネントのBoundaryアウトプットを接続してください。 Load 荷重情報 ～LoadコンポーネントのLoadアウトプットを接続してください。 Joint 鉄骨継手情報 Joint ElementコンポーネントのJointアウトプットを接続してください。 GridXList[m] X軸の座標値 [m] GridYList[m] Y軸の座標値 [m] FloorList[m] 層のZ座標値 [m] CalRock True時に計算処理を停止します。結果は保持されるため描画の切り替えは有効です。 RenderLock True時に変形などのレンダリング処理を停止します。計算負荷が減り、処理速度が向上します。 Output Model モデル情報 Solver, Export, SteelBarAssemble, RCSteelBarAssemble, ModelViewコンポーネントのModelインプットに接続してください。 SectionBrep 部材モデル(Brep) WallSlabBrep 壁・床のモデル(Brep) Line 部材線分(Line) Property 部材の属性情報 SectionColor 部材の表示色 Log ログ情報

Export

コンポーネント	機能
EEL>Export>Export Exportコンポーネント	モデル情報をファイル出力するコンポーネント Settingボタンをクリックして表示されるフォームから出力時の設定を変更することができます。 Exportボタンをクリックするとファイルの保存先を選択してファイルを出力することができます。 出力できる形式はmgt 、s7i、ST-bridge 2.0、ST-bridge 1.4、CEDXMの5種類です。 詳細 Input Model モデル情報 AssembleコンポーネントのModelアウトプットを接続してください。 Output ファイルを出力するか? 　False：出力しない 　True：出力する Path ファイルの保存先 Outputインプットを使って出力するときは設定してください。 Output Log ログ情報

View

コンポーネント	機能

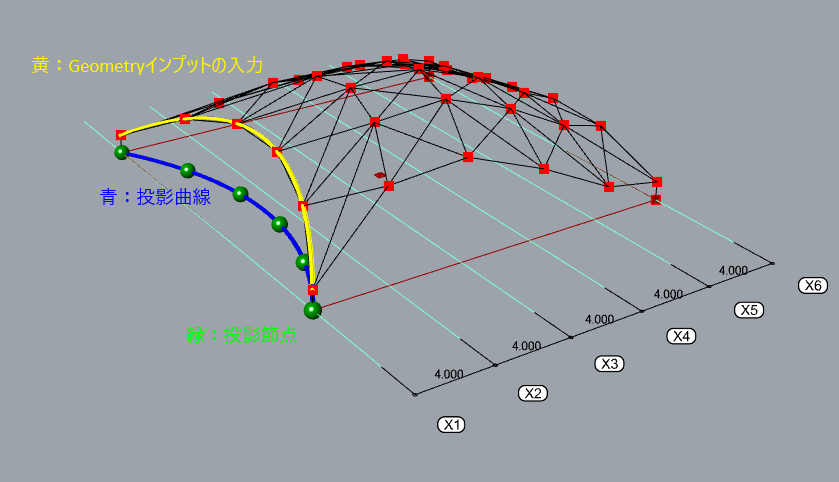

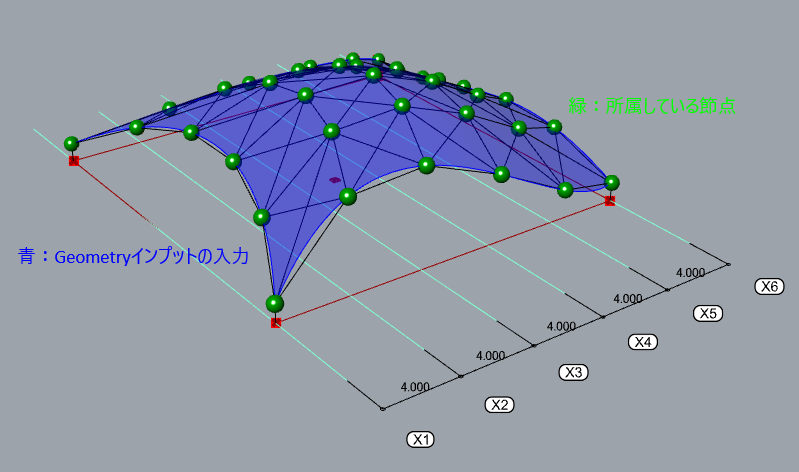

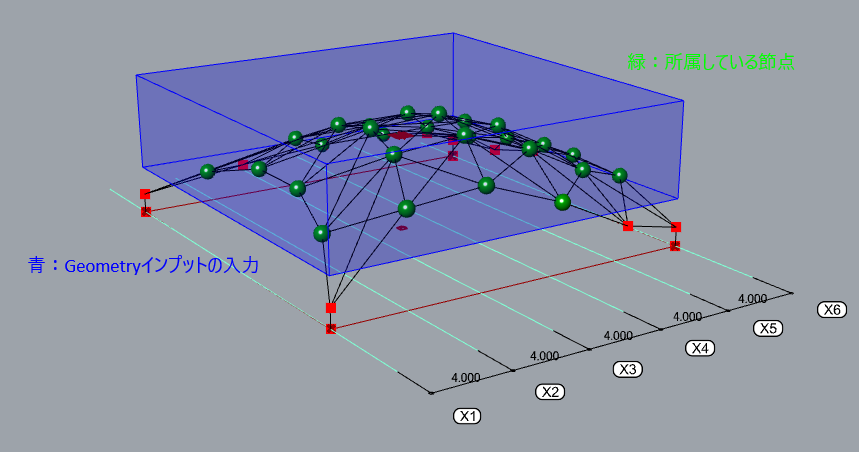

EEL>View>Filter Filterコンポーネント	フィルタリング条件を設定するコンポーネント Model View, Solver Viewコンポーネントで使用します。 詳細はコチラ 詳細 Input Key フィルタリングを行う属性のキー \nValue Listコンポーネントから選択してください。 *の付いているキーはValuesインプットにValue Listコンポーネントが生成されます。 Values フィルタリングを行う属性の値 Output Filter フィルタリング条件 Model View, Solver ViewコンポーネントのFilterインプットに接続してください。
EEL>View>ModelView ModelViewコンポーネント	フィルタリングを行った構造モデルを表示するコンポーネント。 詳細はコチラ 詳細 Input Model モデル情報 AssembleコンポーネントのModelアウトプットを接続してください。 Filters FilterコンポーネントのFilterアウトプットを接続してください。 複数入力された場合は全ての条件を満たす部材のみが表示されます。
EEL>View>SolverView SolverViewコンポーネント	フィルタリングを行った解析モデルを表示するコンポーネント。 詳細はコチラ 詳細 Input Model モデル情報 SolverコンポーネントのModelアウトプットを接続してください。 Result 解析結果情報 SolverコンポーネントのResultアウトプットを接続してください。 Filters FilterコンポーネントのFilterアウトプットを接続してください。 複数入力された場合は全ての条件を満たす部材のみが表示されます。
