Rhinoceros+GrasshopperのプラグインであるEELのコンポーネントの解説ページです。

Model

コンポーネント機能
EEL>Model>Beam Element

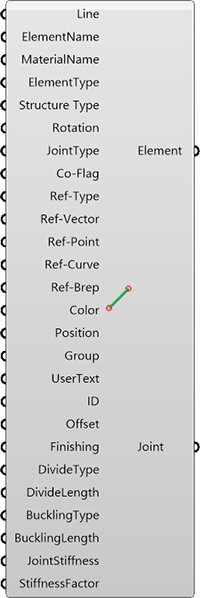

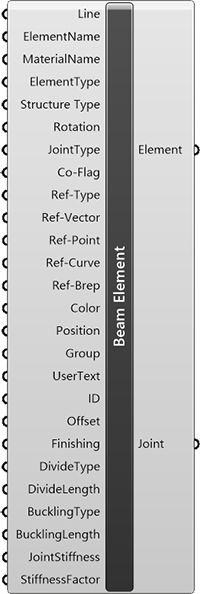

Beam Elementコンポーネント

梁要素を作成します。
動作には最低限、Line、ElementName、MaterialNameのインプットへの入力が必要になります。

Input
Line線データ
※曲線は入力不可
ElementNameSectionListと対応させる断面名称
MaterialNameMaterialListと対応させる材料名称
ElementType梁要素タイプの選択
BIMなどへExportする際に使用する
以下の4つを選ぶことが可能
 一般梁要素 , トラス要素 , 引張専用要素 , 圧縮専用要素
StructureType構造タイプを以下から入力
BIMなどへExportする際に使用する
 柱 , 梁 , 鉛直ブレース , 小梁 , 水平ブレース , 間柱
Rotation材軸回転角度 [°]
JointType接合タイプを以下から入力
 固 - 固 , ピン - 固定 , 固定 - ピン , ピン - ピン
Co-Flag要素座標軸の自動整列の有効
詳細はこちら
 False: オフ , True: オン
Ref-Type参照タイプ
Ref-Vector指向ベクトル
Ref-Point指向点
Ref-Curve参照曲線
Ref-Surface参照曲面
Colorモデルの出力色
Position断面配置位置を以下から入力
 CENTER: 中心 , TOP: 天端 , BOTTOM: 下端
Groupグループ番号
UserTextユーザーテキスト ( 任意のテキストを入力することができます。 )
DivideLengthジョイント生成位置 [m]
 正値 :i 端からの距離、負値 :j 端からの距離

Output
Element部材モデル
Jointジョイントモデル
DivideType, DivideLengthにて分割した部分が設定されます。
表示はSteel Joint Assembleコンポーネントで行います。
EEL>Model>Mesh Element
Mesh Elementコンポーネント

板要素入力をします。

Input
Meshメッシュデータ
ThickNo厚さ番号
MaterialName材料名
ThickType板要素タイプを以下から入力
 厚板 ( 面内回転自由度を含まない )
 薄板 ( 面内回転自由度を含まない )
 厚板 ( 面内回転自由度を含む )
 薄板 ( 面内回転自由度を含む )
Rotation要素座標回転角度 [°]
Color出力色
Groupグループ番号
UserTextユーザーテキスト ( 任意のテキストを入力 )

Output
Element部材モデル
EEL>Model>Spring Element
Spring Elementコンポーネント

バネ要素入力をします。

Input
Line線データ
SpringTypeバネ要素タイプを以下から入力
 一般要素 , 圧縮専用要素 , 引張専用要素
SDX要素座標系 X 方向バネ定数 [kN/m]
SDY要素座標系 Y 方向バネ定数 [kN/m]
SDZ要素座標系 Z 方向バネ定数 [kN/m]
SRX要素座標系 X 回転方向バネ定数 [kNm/rad]
SRY要素座標系 Y 回転方向バネ定数 [kNm/rad]
SRZ要素座標系 Z 回転方向バネ定数 [kNm/rad]
Rotation要素座標回転角度 [°]
SRX要素座標系 X 回転方向バネ定数 [kNm/rad]
SRY要素座標系 Y 回転方向バネ定数 [kNm/rad]
SRZ要素座標系 Z 回転方向バネ定数 [kNm/rad]
Rotation要素座標回転角度 [°]

Output
Element部材モデル
EEL>Model>Wall Element
Wall Elementコンポーネント

壁要素入力をします。

Input
Wall壁データ
ElementName断面名
MaterialName材料名
ThickType※未使用
Color出力色
Position断面配置位置を以下から入力
 CENTER: 中心 , LEFT: 左寄せ , RIGHT: 右寄せ
Groupグループ番号
UserTextユーザーテキスト ( 任意のテキストを入力 )

Output
Element部材モデル
EEL>Model>Joint Element
Joint Elementコンポーネント

ジョイント入力をします。

Input
Line線データ
ElementName断面名
MaterialName材料名
ElementType※未使用
StructureType※未使用
Rotation材軸回転角度 [°]
Joint Type※未使用
Co-Flag要素座標軸の自動整列の有効
 False: オフ , True: オン
Ref-Type参照タイプ
Ref-Vector指向ベクトル
Ref-Point指向点
Ref-Curve参照曲線
Ref-Surface参照曲面
Color出力色
Positionジョイント配置位置を以下から入力
 CENTER: 中心 , TOP: 天端 , BOTTOM: 下端
Groupグループ番号
UserTextユーザーテキスト ( 任意のテキストを入力 )

Output
Joint鉄骨接手
EEL>Model>Boundary
Boundaryコンポーネント


境界条件入力をします。
Boundaryコンポーネントはコンポーネントの下部で境界条件を変更することができます。
詳細はコチラ

Input
Point点データ

Output
Boundary境界条件

Load

コンポーネント機能
EEL>Load>Point Load
Point Loadコンポーネント

節点荷重を入力します。

Input
Point点(Point)データ
XX方向 節点荷重値[kN]
YY方向 節点荷重値[kN]
ZZ方向 節点荷重値[kN]
MXX方向 節点曲げモーメント荷重値[kNm]
MYY方向 節点曲げモーメント荷重値[kNm]
MZZ方向 節点曲げモーメント荷重値[kNm]
LoadCase荷重ケース名を以下から入力
 DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE)


Output
Load荷重データ

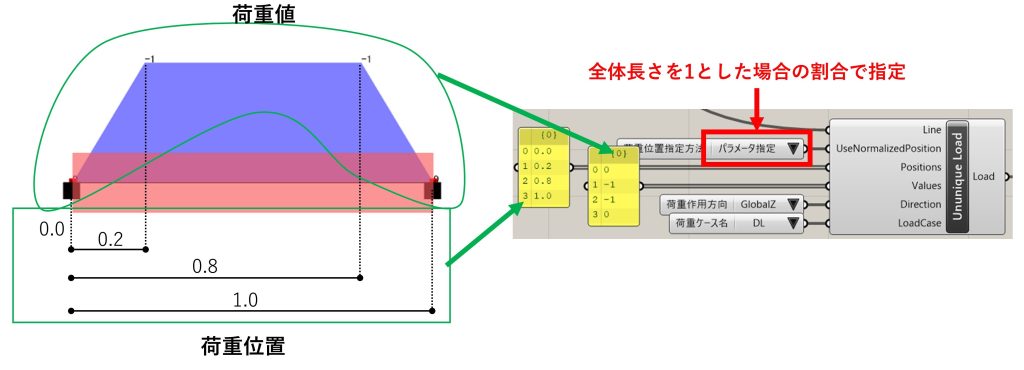

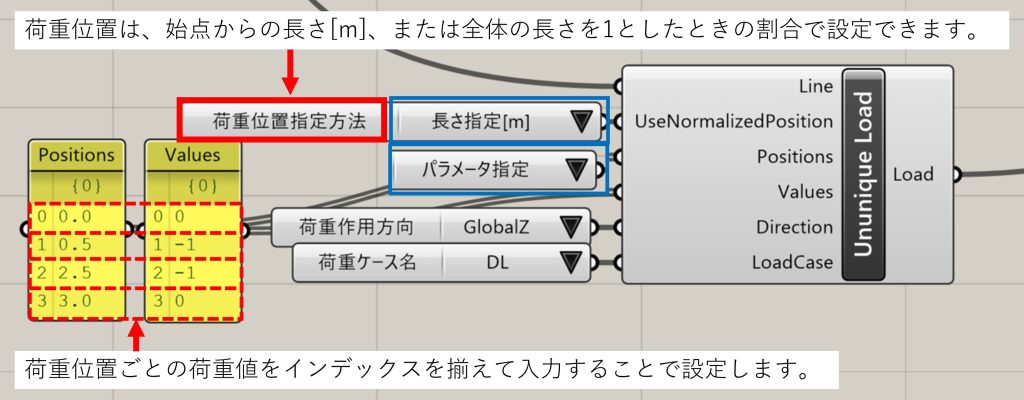

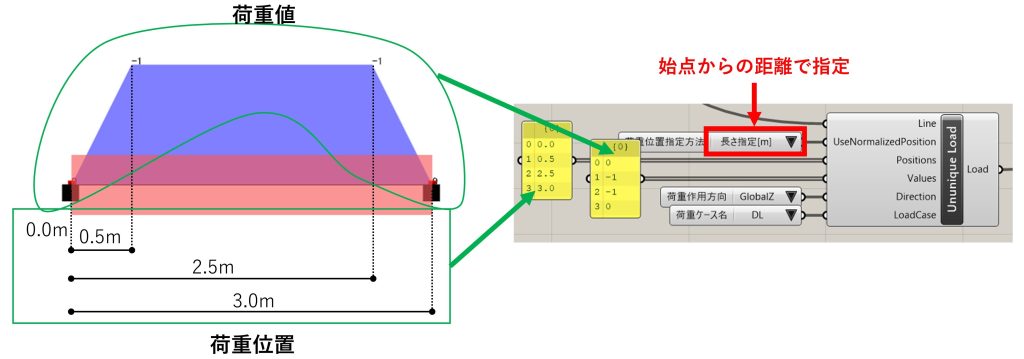

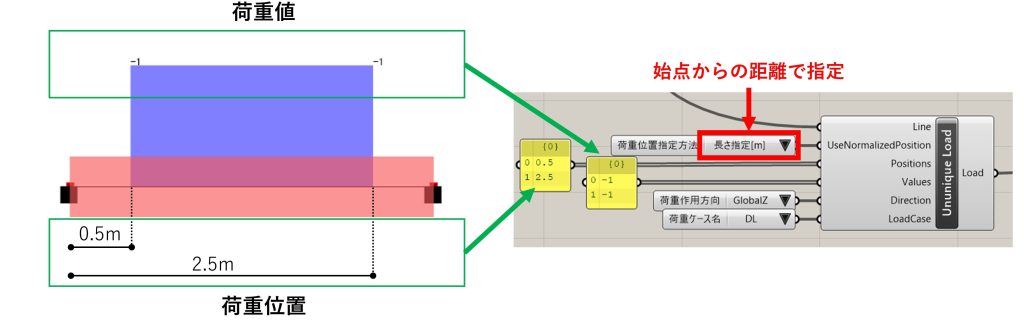

EEL>Load>Uni Load
Uni Loadコンポーネント

分布荷重を入力します。

Input
Line線(Line)データ
※曲線(Curve)データは入力不可
Value等分布荷重値( 単位長さ当たりの荷重)[kN/m]
Direction荷重作用方向を以下から入力
 (要素座標系)LocalX, LocalY, LocalZ
 (全体座標系)GlobalX, GlobalY, GlobalZ
LoadCase荷重ケース名を以下から入力
 DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE)


Output
Load荷重データ
EEL>Load>Pressure Load
Pressure Loadコンポーネント

圧力荷重を入力します。

Input
Meshメッシュデータ
※曲面(Surface, Brep)データは入力不可
Value圧力荷重値( 単位面積当たりの荷重)[kN/m2]
Direction荷重作用方向を以下から入力
 (要素座標系)LocalX, LocalY, LocalZ,
 (全体座標系)GlobalX, GlobalY, GlobalZ
LoadCase荷重ケース名を以下から入力
 DL, LL, WX, WY, EX, EY, SL, LL(forE), SL(forE)


Output
Load荷重データ
EEL>Load>Floor Load
Floor Loadコンポーネント

床荷重を入力します。

Input
Surfaceサーフェスデータ
FloorLoadType荷重伝達方向を以下から入力
 両方向 X 方向 Y 方向
FloorLoadDirection荷重作用方向を以下から入力
 LocalX LocalY LocalZ
 GlobalX GlobalY GlobalZ
BeamCount小梁本数
BeamDirection小梁方向を以下から入力
 短辺方向 長辺方向
BeamLoad小梁の自重[kN/m]
LoadName床荷重名


Output
Load荷重データ

Steel

コンポーネント機能
EEL>Steel>Steel Joint Display
Steel Joint Displayコンポーネント

鉄骨接手を表示します。
部材とその両端のジョイントを生成します。
サンプル画像と寸法対応表はコチラ


Input
Line線データ
H梁せい [m]
B梁幅 [m]
twウェブ厚さ [m]
tfフランジ厚さ [m]
Rotation要素座標回転角度 [°]
Offset部材オフセット距離 [m]
リスト入力が必要。
 リスト入力:一行目 始点側オフセット距離
       二行目 終点側オフセット距離
Type断面タイプ
現状は「I : H 形 ( 縦 )」のみ有効
※ H:H型(横)も未対応
WebThickウェブ添板厚さ [m]
※ボルト長さは板厚に比例
WebBoltDウェブボルト径 [m]
WebBoltNウェブボルト部材長方向の列数
WebBoltMウェブボルト部材せい方向の行数
WebBoltGaugeウェブボルトゲージ [m] (ウェブボルト部材のせい方向のピッチ)
WebBoltPitchウェブボルトピッチ [m] (ウェブボルト部材長方向のピッチ)
WebBoltEdgeウェブボルトはしあき [m]
FlangeOuterThickフランジ外添板厚さ [m]
※ボルト長さは板厚に比例
FlangeInneerThickフランジ内添板厚さ [m]
※ボルト長さは板厚に比例
FlangeBoltDフランジボルト径 [m]
FlangeBoltNフランジボルト部材長方向の行数
FlangeBoltMフランジボルト部材幅方向の列数
※2以上の偶数を入力
FlangeBoltGaugeフランジボルトゲージ [m] (フランジボルト部材のせい方向のピッチ)
FlangeBoltPitchフランジボルトピッチ [m] (フランジボルト部材長方向のピッチ)
FlangeBoltEdgeフランジボルトはしあき [m]
FlangeBoltEdge2フランジボルトはしあき2[m]
FlangeStaggeredBoltフランジボルト千鳥配置を以下から入力
 False: オフ , True: オン
JointIJ現在使用できません。下記のように入力してください。
 リスト入力:一行目 False
       二行目 False
JointPositionジョイント生成位置 [m]
リスト入力が必要。Offsetインプットで移動した部材両端からジョイントをさらに移動。
 リスト入力:一行目 始点側移動距離
       二行目 終点側移動距離
Position断面配置位置を以下から入力
 CENTER: 中心 , TOP: 天端 , BOTTOM: 下端
Colorモデルのマテリアルカラー


Output
SectionBrep断面データ
JointBrepジョイントデータ
Notation寸法表示用線分
EEL>Steel>Steel Joint Assemble
Steel Joint Assembleコンポーネント

BeamElementコンポーネント及びJointElementコンポーネントで設定した鉄骨接手を表示します。

Input
Model解析モデル(AssembleコンポーネントのModelアウトプットを接続)


Output
JointBrep鉄骨接手の3Dデータ(Brep)

RC

コンポーネント機能
EEL>RC>RC Beam Section
RC Beam Sectionコンポーネント

RC 梁の配筋を表示します。


Input
Line断面表示する線分
Bせい [m]
D高さ [m]
cかぶり厚さ [m]
Rotation回転角度 [°]
OffsetX現在使用できません。
X 方向中心位置のオフセット [m]
OffsetY現在使用できません。
Y 方向中心位置のオフセット [m]
UpperSteel1梁上端主筋本数
LowerSteel1梁下端主筋本数
UpperSteel2梁上端 2 段筋本数
LowerSteel2梁下端 2 段筋本数
dt2Upper現在使用できません。
梁上端主筋と 2 段筋の距離 [m]
dt2Lower現在使用できません。
梁下端主筋と 2 段筋の距離 [m]
MainD主筋径 [m]
BandPitch帯筋ピッチ [m]
BandStart梁端部から 1 つ目の帯筋までの距離 [m]
BandD帯筋径 [m]


Output
SectionBrep断面データ
SteelBarBrep配筋データ
EEL>RC>RC Column Section
RC Column Sectionコンポーネント

RC 柱の配筋を表示します。


Input
Line断面表示する線分
XsizeX 方向サイズ [m]
YsizeY 方向サイズ [m]
cかぶり厚さ [m]
Rotation回転角度 [°]
OffsetXX 方向中心位置のオフセット [m]
OffsetYY 方向中心位置のオフセット [m]
XSteelX 方向主筋本数
YSteelY 方向主筋本数
MainD主筋径 [m]
BandPitch帯筋ピッチ [m]
BandStart梁端部から 1 つ目の帯筋までの距離 [m]
BandD帯筋径 [m]


Output
SectionBrep断面データ
SteelBarBrep配筋データ
EEL>RC>RC SlabWall Section
RC SlabWall Sectionコンポーネント

RC スラブの配筋を表示します。


Input
Surface断面表示するサーフェス
Type配筋タイプ (0: シングル , 1: ダブル )
tスラブ厚、壁厚 [m]
cかぶり厚さ [m]
Rotation使用できません。
回転角度 [°]
MainD主筋径 [m]
MainSteelPitch主筋ピッチ [m]
SubD配力筋ピッチ [m]
SubSteelPitch配力筋ピッチ [m]
Direction主筋方向 (0:X 方向 , 1:Y 方向 )


Output
SectionBrep断面データ
SteelBarBrep配筋データ
EEL>RC>RC Steel Bar Assemble
RC Steel Bar Assembleコンポーネント

Assembleした後にRC 配筋を表示します。


Input
Modelモデルデータ (Assemble の出力)


Output
SteelBarBrep配筋データ

Solver

コンポーネント機能

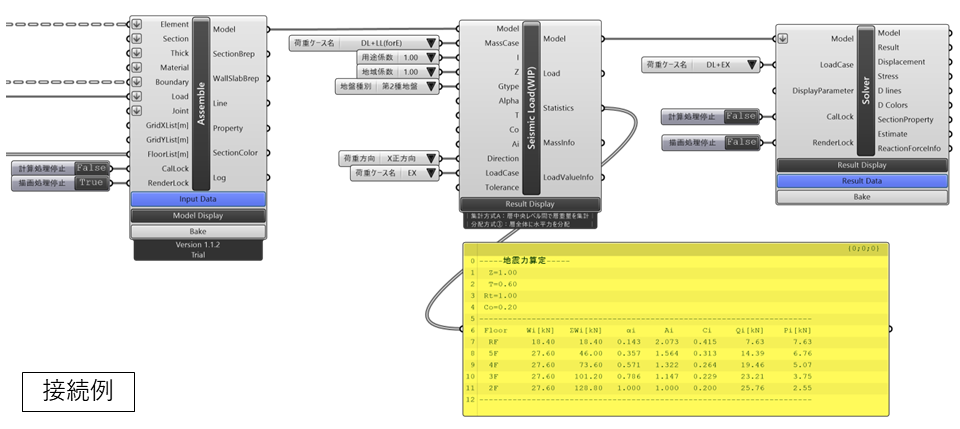

EEL>Solver>Solver
Solverコンポーネント

入力したデータを解析します。

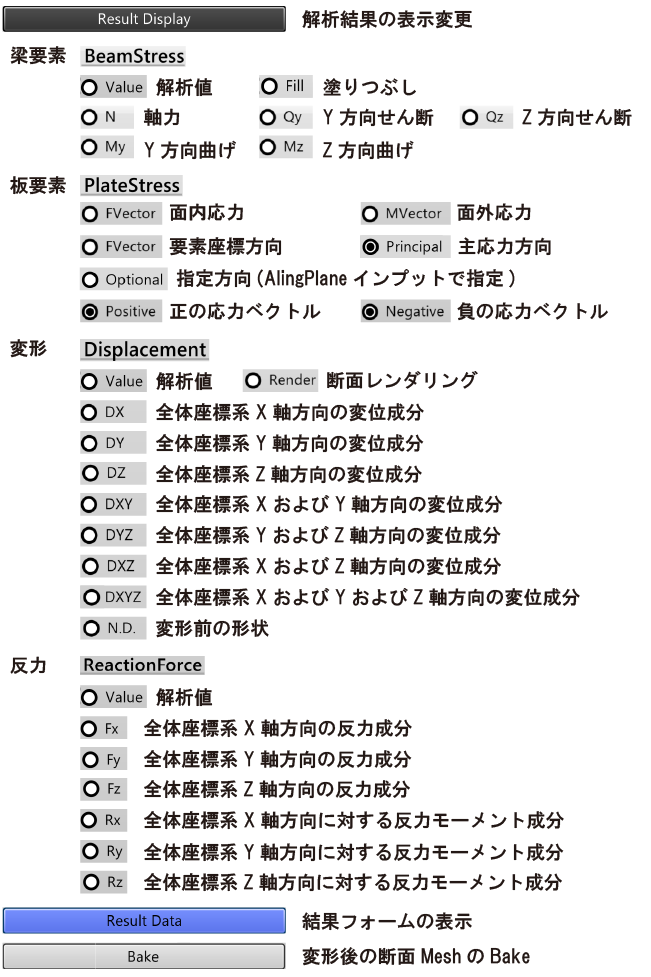

Solverコンポーネントの下部には、ボタンやトグルがあり解析結果を切り替えることができます。
詳細はコチラ

Input
Model解析モデル


Output
Displace変位データ
Stress応力データ
D lines変位線分

Utility

コンポーネント機能
EEL>Utility>Delete Duplicate Lines
Delete Duplicate Linesコンポーネント

複数の線分を入力し、その中から重複している線分を削除します。

Input
Line線分データ


Output
Line重複した線分を消去したデータ
EEL>Utility>DeleteDuplicatePoints
Delete Duplicate Pointsコンポーネント

複数の線分を入力し、その中から重複している点を削除します。

Input
Point点データ


Output
Point重複した点を消去したデータ
EEL>Utility>Select Lines
Select Linesコンポーネント

指定した平面上にある線分データを抽出します。

Input
Line線分データ
SelectType選択したい平面を以下から選択して入力します。
 X: X 平面 , Y: Y 平面 ,Z: Z 平面 ,
 Surface: Surface インプットの平面
ValueX, Y, Z 平面の原点からのオフセット位置を入力します。
SurfaceSelectTypeでSurfaceを選択した場合に参照する平面データを入力します。


Output
Line抽出線分データ
EEL>Utility>Select Points
Select Pointsコンポーネント

指定した平面上にある点データを抽出します。

Input
Point点データ
SelectType選択したい平面を以下から選択して入力します。
 X: X 平面 , Y: Y 平面 , Z: Z 平面 ,
 Surface: Surface インプットの平面
ValueX, Y, Z 平面いずれかの平面を選択している場合、それぞれの平面の原点からのオフセット位置を指定します。
SurfaceSelectTypeでSurfaceを選択した場合に参照する平面データを入力します。
ここで選択される要素はここで入力した平面上にある要素のみとなります。


Output
Point抽出点データ

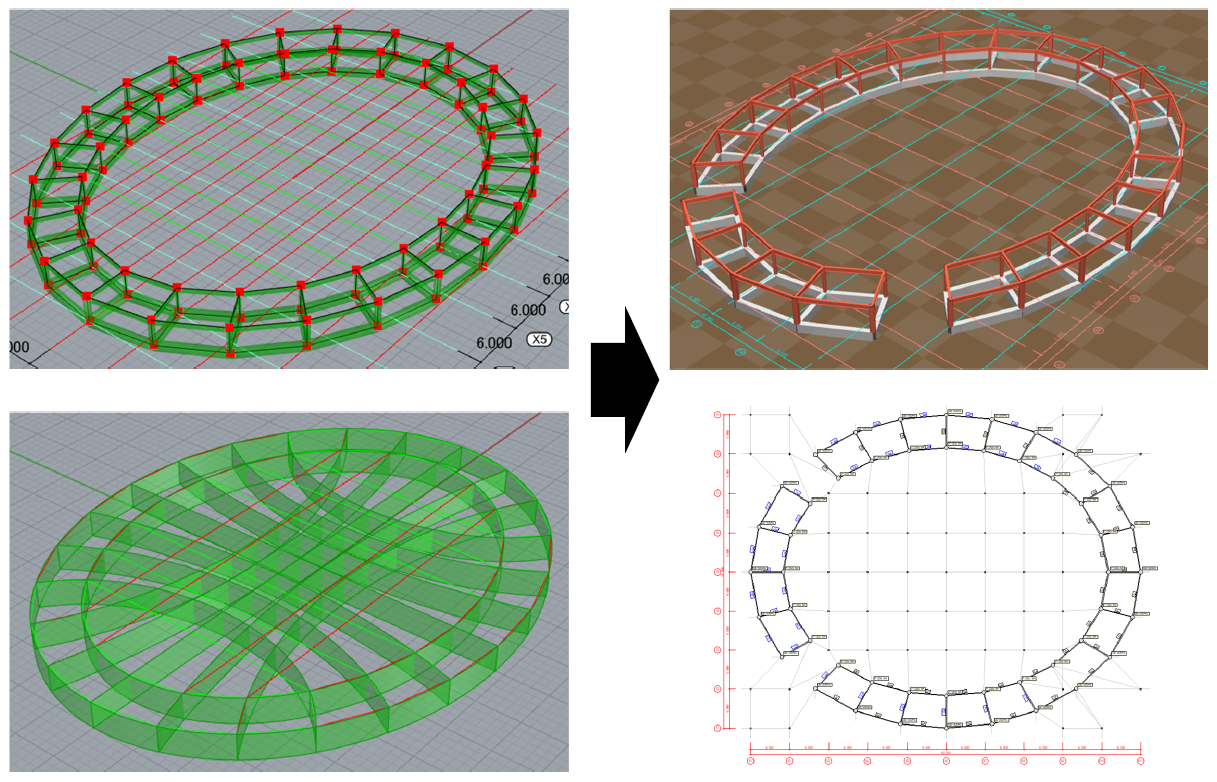

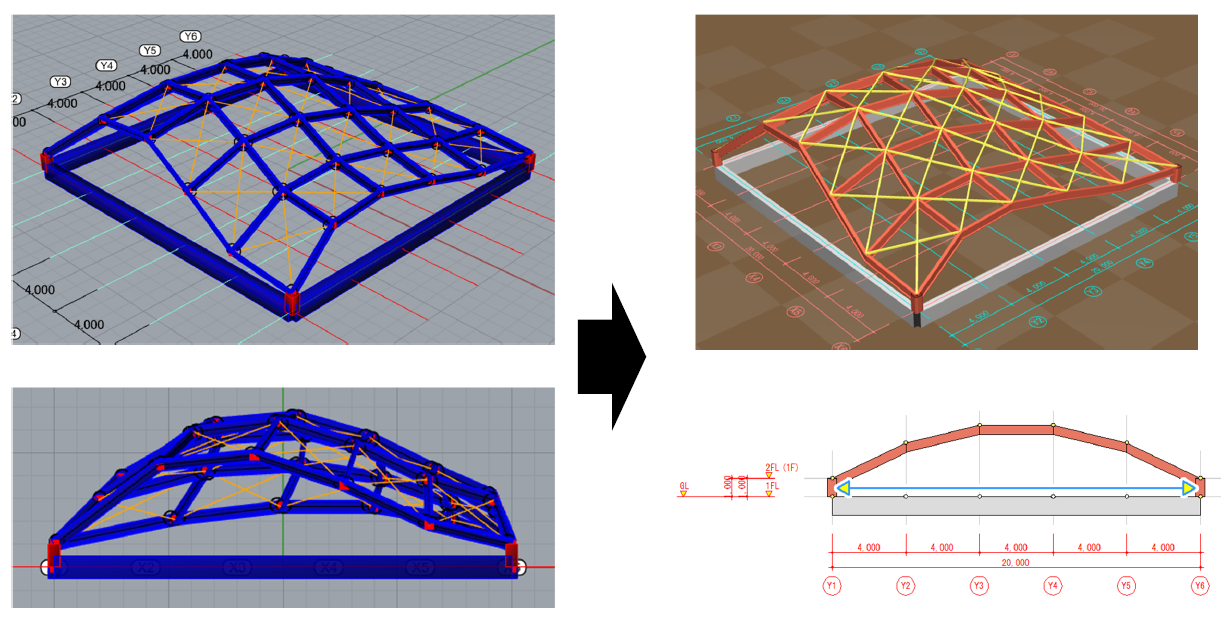

EEL>Utility>SS7 Converter
SS7 Converterコンポーネント

SS7で読み込むことが可能なデータへ変換を行います。

Input
GridLinesグリッド線分
GirderLines梁とする線分
ColumnLines柱とする線分
BraceLinesブレースとする線分
Angleグリッド検出用角度
PathSS7 データ出力パス
OutputTrue 時、データ出力


Output
LineXX 方向通り芯
LineYY 方向通り芯
GridPointXX 方向通り芯に対するY 方向通り芯の交点
GridPointYY 方向通り芯に対するX 方向通り芯の交点
EEL>Utility>Section Display
Section Displayコンポーネント

断面を表示します。

Input
Line断面表示する線分
Hせい [m]
B幅 [m]
twウェブ厚さ [m]
tfフランジ厚さ [m]
N多角形頂点数
Rotation回転角度 [°]
Offset端部からのオフセット距離 [m]
SectionType断面タイプを以下から入力
 〇: パイプ ,□: ボックス ,I:H 形 ( 縦 ),H:H 形 ( 横 ),L:L 型 , T:T 型 , C:C 型 ,Polygon: 多角形
Position断面配置位置を以下から入力
 CENTER: 中心 , TOP: 天端 , BOTTOM: 下端
Colorモデルのマテリアルカラー


Output
SectionBrep断面データ

Section

コンポーネント機能
EEL>Section>Section Definition

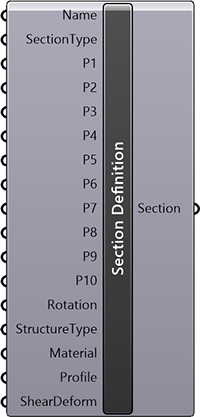

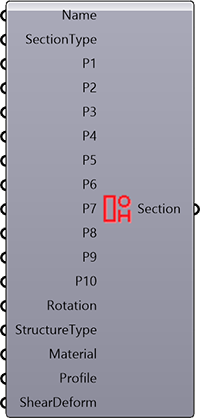

Section Definitionコンポーネント

断面を定義します。
Input(SectionType, P1[mm] ~ P10[mm])と断面の対応関係はコチラを参照ください。

Input
Name断面名
SectionType形状タイプ
P1[mm] ~ P10[mm] 断面パラメータ (P1 ~ P10)
Rotation回転角度
Class構造タイプを以下から入力
0: 柱 , 1: 梁 , 2: 鉛直ブレース , 3: 小梁 , 4: 水平ブレース , 5: 間柱
Material材料名
Profileプロファイル


Output
Section断面情報

Assemble

コンポーネント機能
EEL>Assemble>Assemble
Assembleコンポーネント

データを統合します。
Assembleコンポーネントの下部にはボタンやトグルが設置されています。
そこからSettingListの確認・編集や表示の変更、他のデータへの変換を行うことができます。
詳細はコチラ

Input
Element梁要素、板要素、バネ要素、壁要素
 (BeamElement, MeshElement, SpringElement,
 WallElement で作成したデータ )
Section断面リスト ( SettingList内のSectionListから直接入力可 )
Thick厚さリスト ( SettingList内のThickListから直接入力可 )
Material材料リスト ( SettingList内のMaterialListから直接入力可 )
Boundary境界条件 (Boundary で作成したデータ )
Load荷重 (PointLoad, UniLoad, FloorLoad,
 PressureLoad で作成したデータ )
Jointジョイント (JointElement で作成したデータ )
GridXListX 軸情報 (X 軸座標をリストで入力 )
GridYListY 軸情報 (Y 軸座標をリストで入力 )
FloorList層情報 ( 層をリストで入力 )
OutputTrue 時にデータを出力
Path出力パス


Output
Modelモデルデータ
SectionBrepモデル断面データ
Lineモデル線分データ
Propertyモデルプロパティ
Logログ
https://www.youtube.com/embed/CxfQAyKm4l8

SteelJointDisplay コンポーネントの設定

各部対応表

Assemble コンポーネントの設定

トグルやボタンの機能

Assembleコンポーネントには、下部にいくつかのボタンやトグルが付いています。
Input   : 入力したモデル情報やCSVで入力しているデータを一覧表示することができます。
Model  : Rhinoceros上のモデルの表示をコントロールすることができます。
Output  : コンバートしたデータを出力することができます。
3DView : 3Dモデルを確認することができます。
Bake   : 断面をRhinoceros上で扱えるオブジェクトとして出力することができます。ただし「Model」でRenderをオンにしている必要があります。

入力フォームについて

入力フォームはAssembleコンポーネント下部の「Input」をクリックすることで表示することができます。
確認できる項目は、
・入力したモデルに関するデータ(Node、BeamElement、MeshElement、WallElement、Boundary、PointLoad、UniLoad、FloorLoad、PressureLoad)
・SettingListに入力したデータ(MaterialList、SectionList、ThickList、WallList)
・出力や表示の設定(OutPut、Display)
があります。

SettingListの編集・適用方法はコチラのページに詳しく記載しています。

OutPutタブ
「Bake」を行う際の出力設定を編集できます。

Displayタブ
モデルの表示設定を編集できます。

Output

EELによってコンバートしたデータを出力することができます。

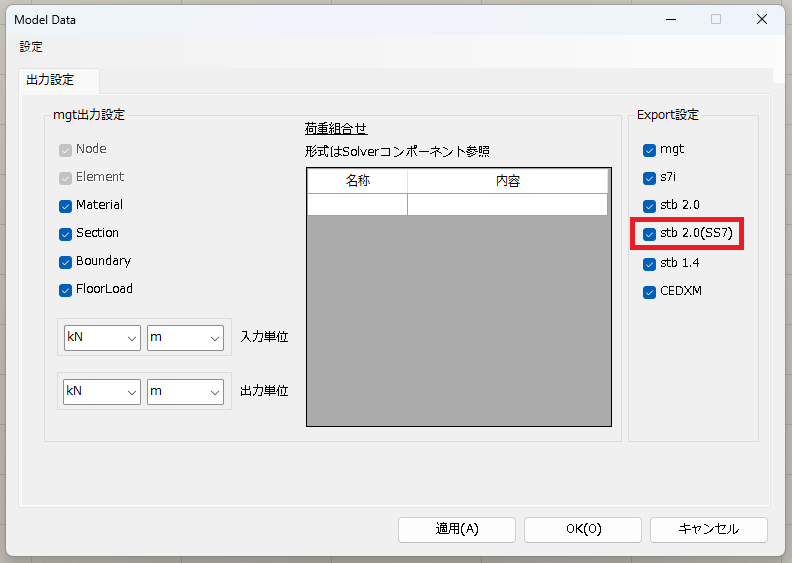

出力されるデータはmgt、s7i、stbの3種類になります。

Bake

EELではGrasshopperの通常のコンポーネント同様に作成したモデルをRhinoへBakeすることができます。
Assembleコンポーネント の「Modelボタン」でRenderをOnにした後、コンポーネント上にある「Bake」ボタンをクリックすることでモデルをBake することができます。

また各種リストで設定した情報がRhinoceros のユーザーテキストに出力されます。

Rhinoceros上で材を選択した後、プロパティパネルの属性ユーザーテキストから確認することができます。

Section Difinition コンポーネントの詳細

形状タイプ及び断面パラメーターは以下のように定義します。

断面とInputの対応関係は以下になります。

Boundaryコンポーネントの詳細

Boundaryコンポーネントはコンポーネントの下部で境界条件を確認することができます。

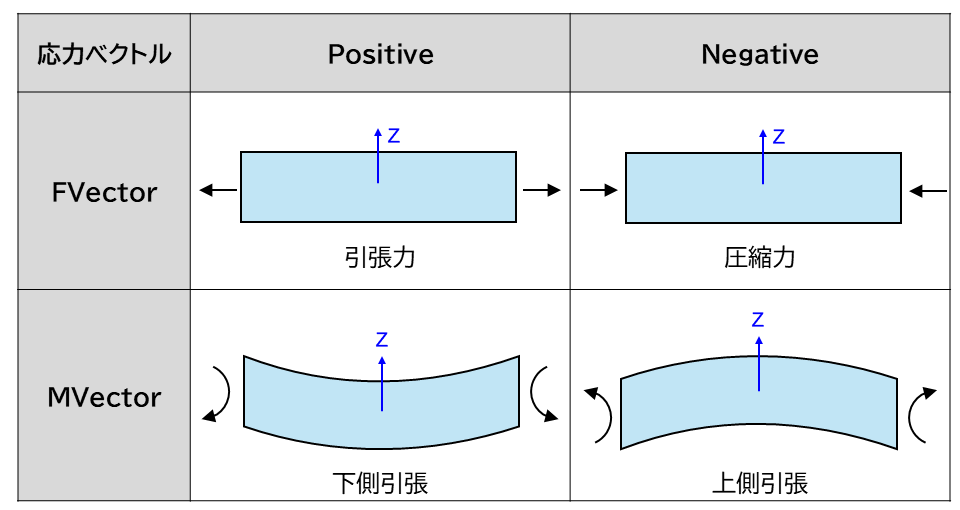

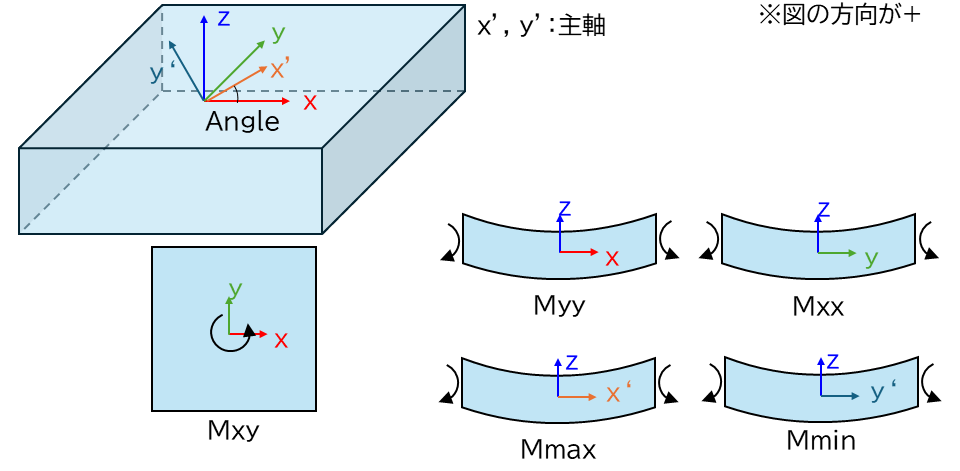

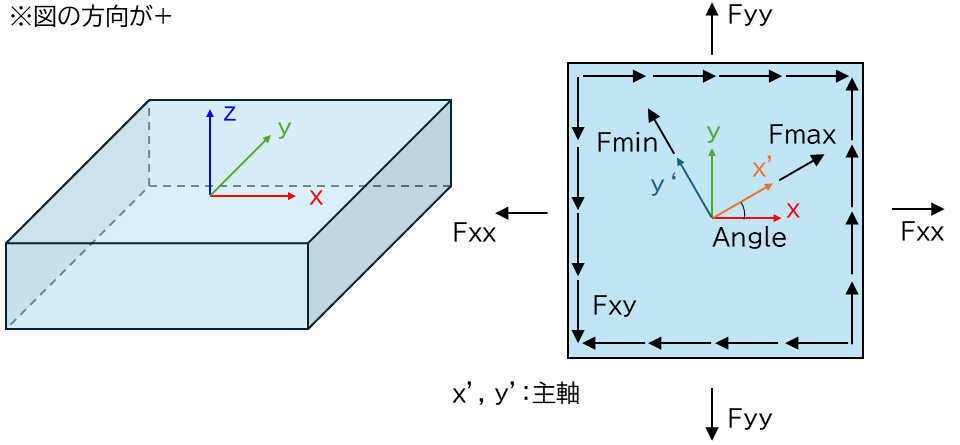

Solverコンポーネントの詳細

解析結果の表示変更 / 結果フォームの表示

結果フォームの機能

タイトルとURLをコピーしました
